杭打設管理システム｜パイルナビクラウド-H

ノンプリズム機能を持つトータルステーションでH形鋼の打設管理を行います。

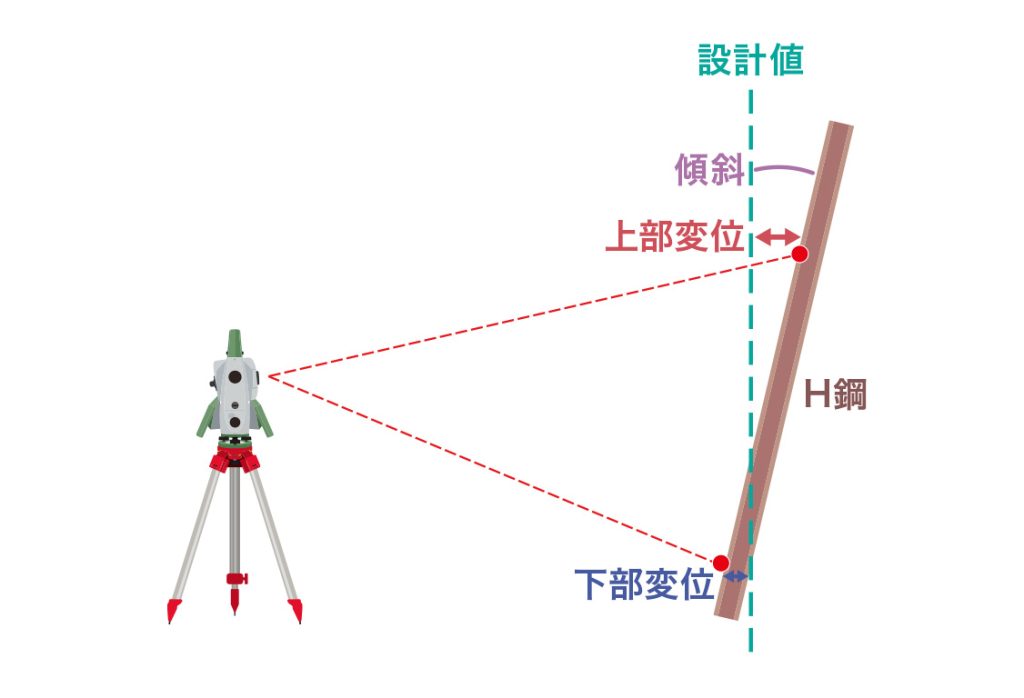

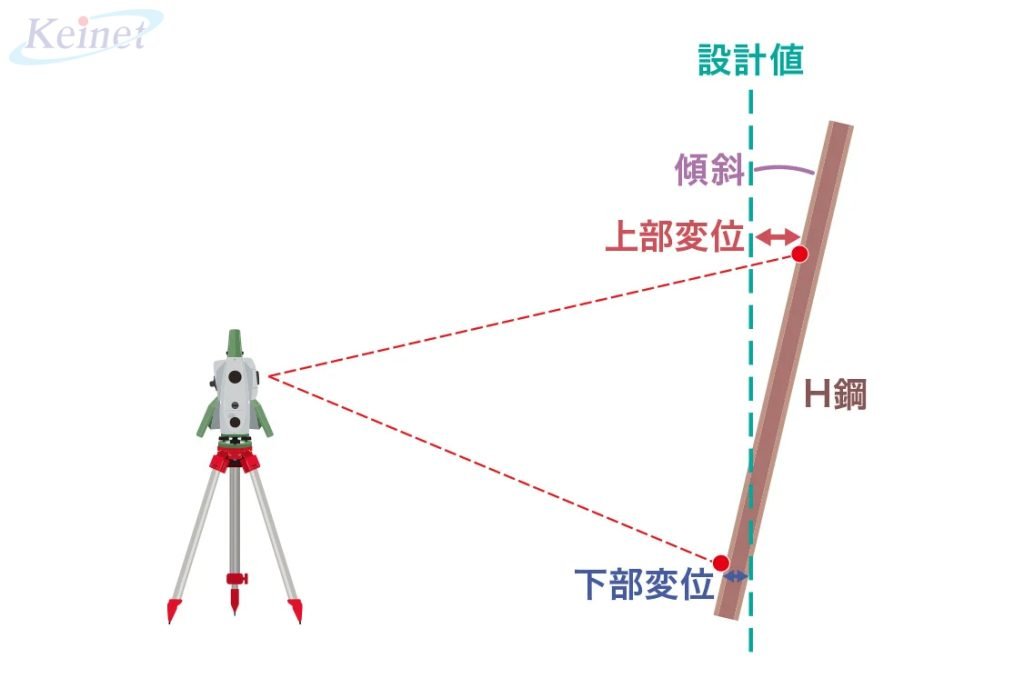

視準した方向の位置のズレ、倒れを算出し設計値との差分を即座に把握できます。

フランジ、ウェブのどちらでも計測できます。

山留め、土留め工事、仮設桟橋の現場などで活用できます。

※トータルステーションは計測対象と正対位置に据え付ける必要があります。
※視準方向の位置と倒れのみ対応しています。
※打設速度によって計測できない場合があります。

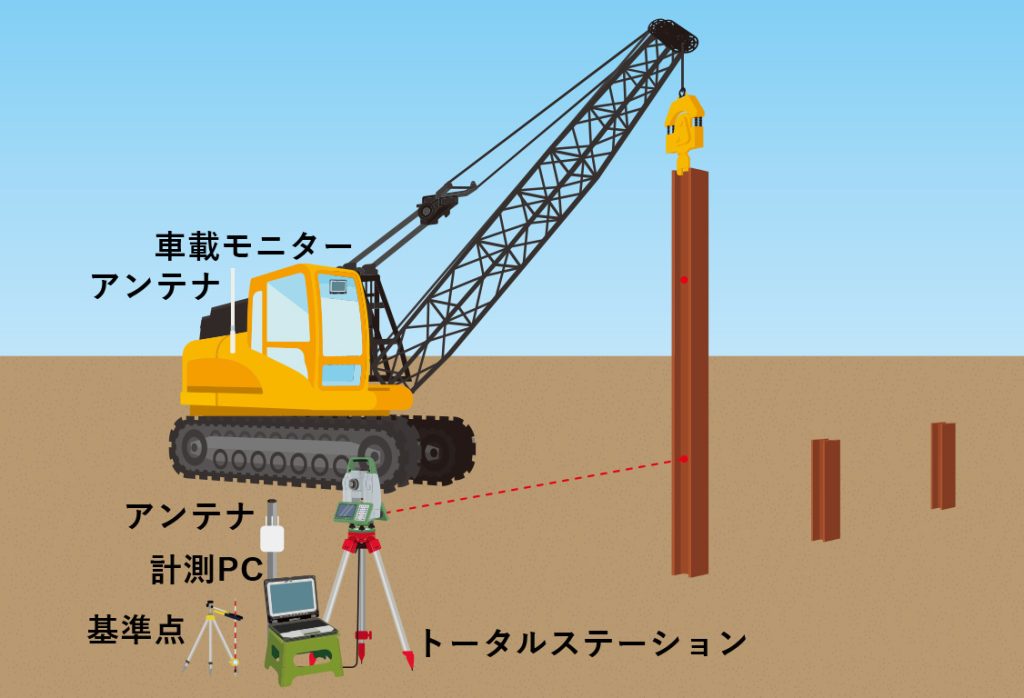

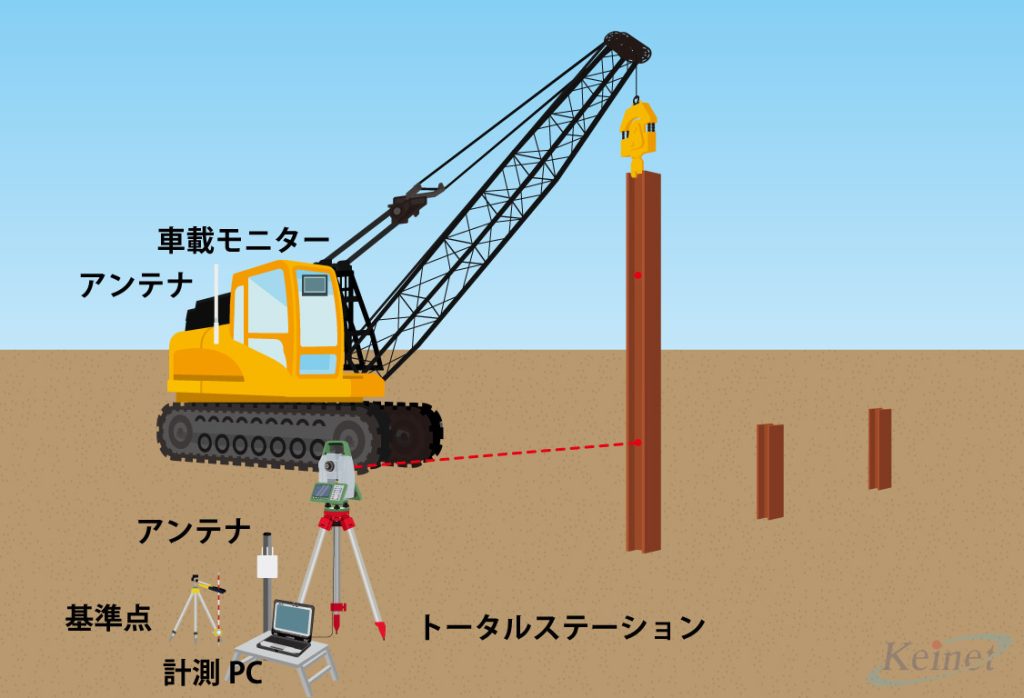

アンテナを設置し、データを受信することでオペレーター室にも計測PCと同じモニター画面を表示することができます。

※計測PCはトータルステーションと有線でつながっています。

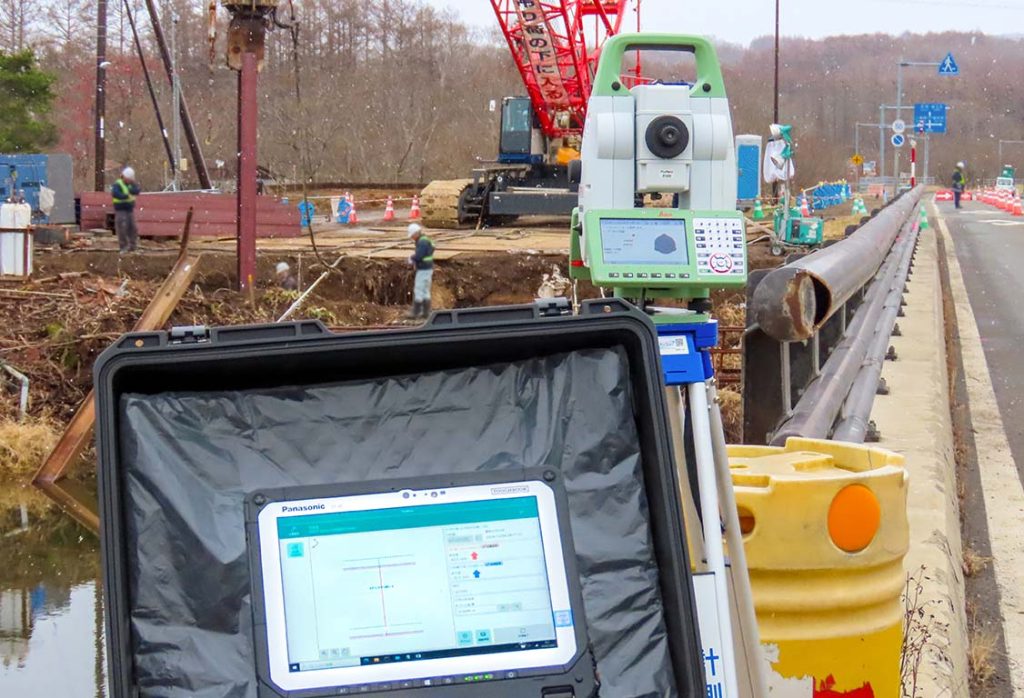

トータルステーションと計測PC

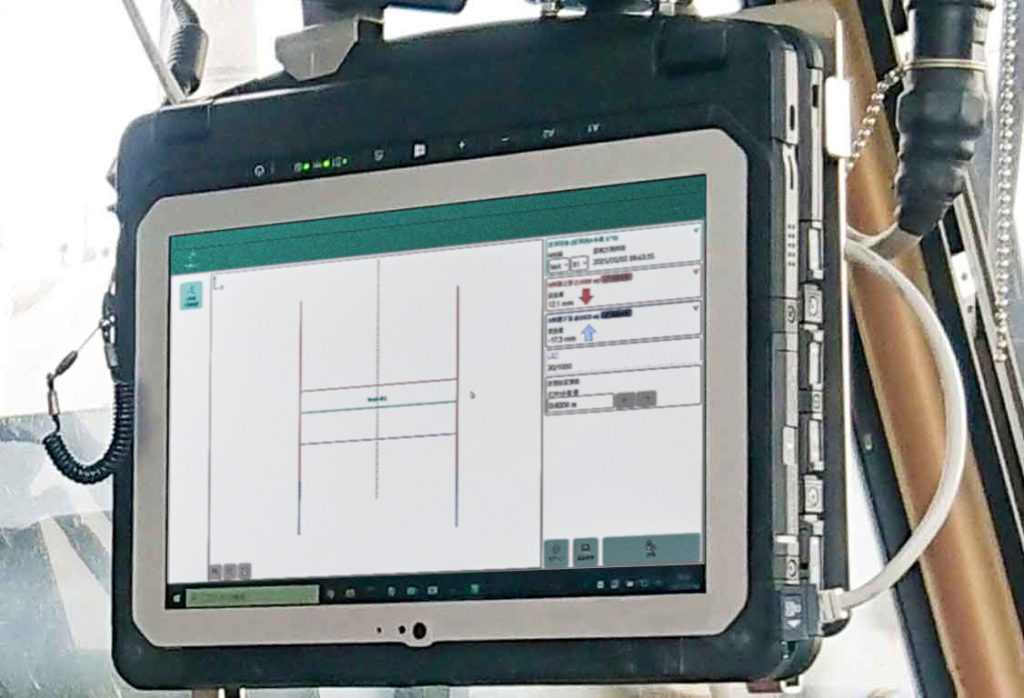

車載モニター

アンテナ

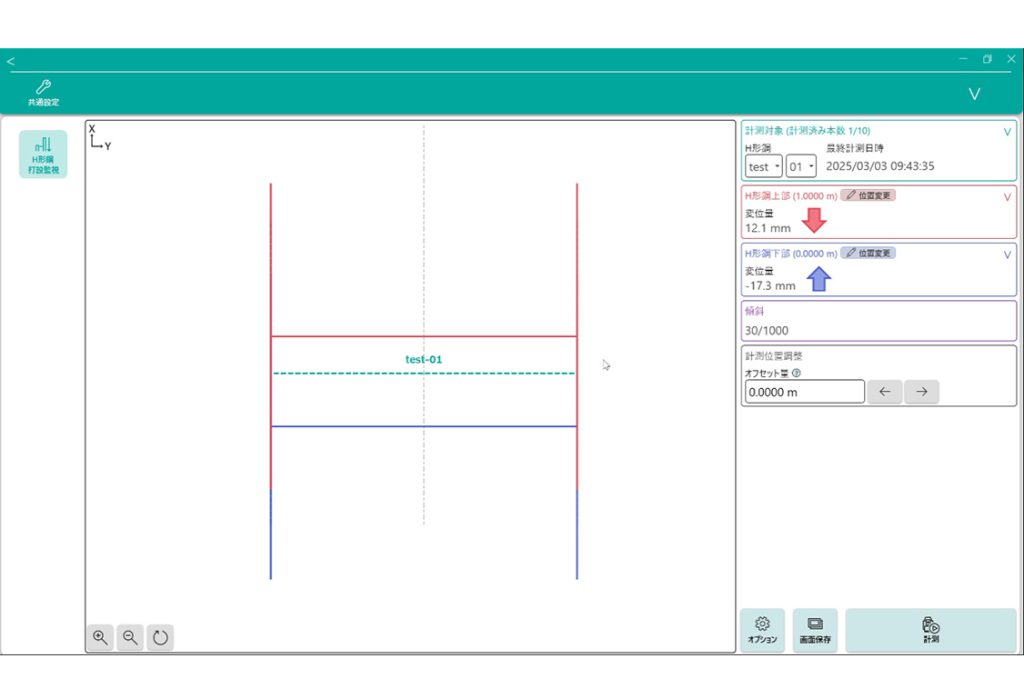

計測画面

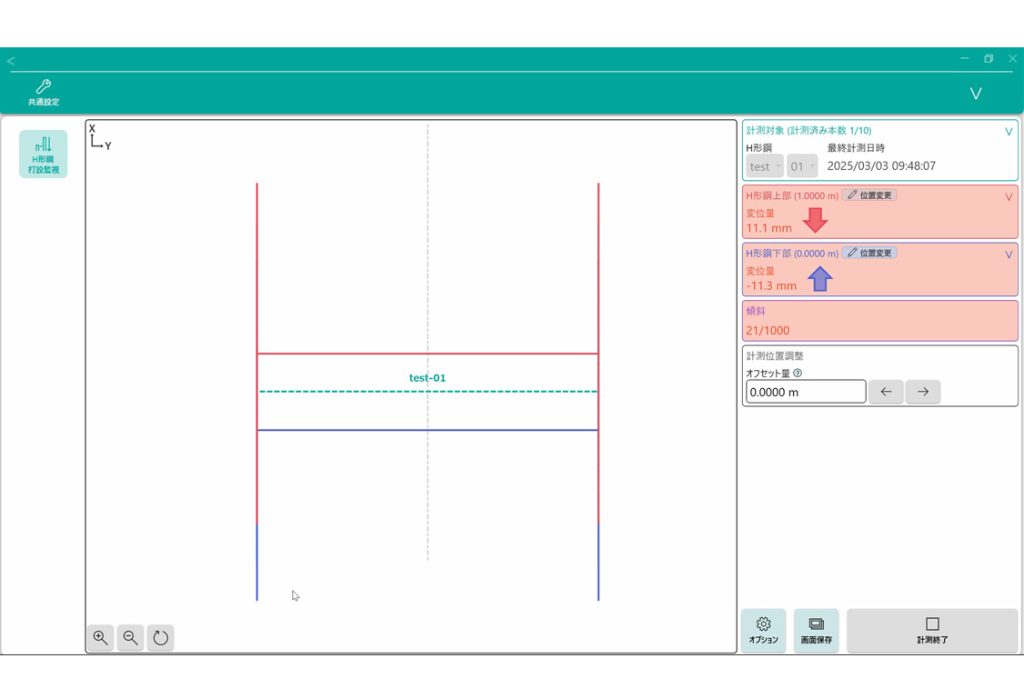

計測画面（警告表示）

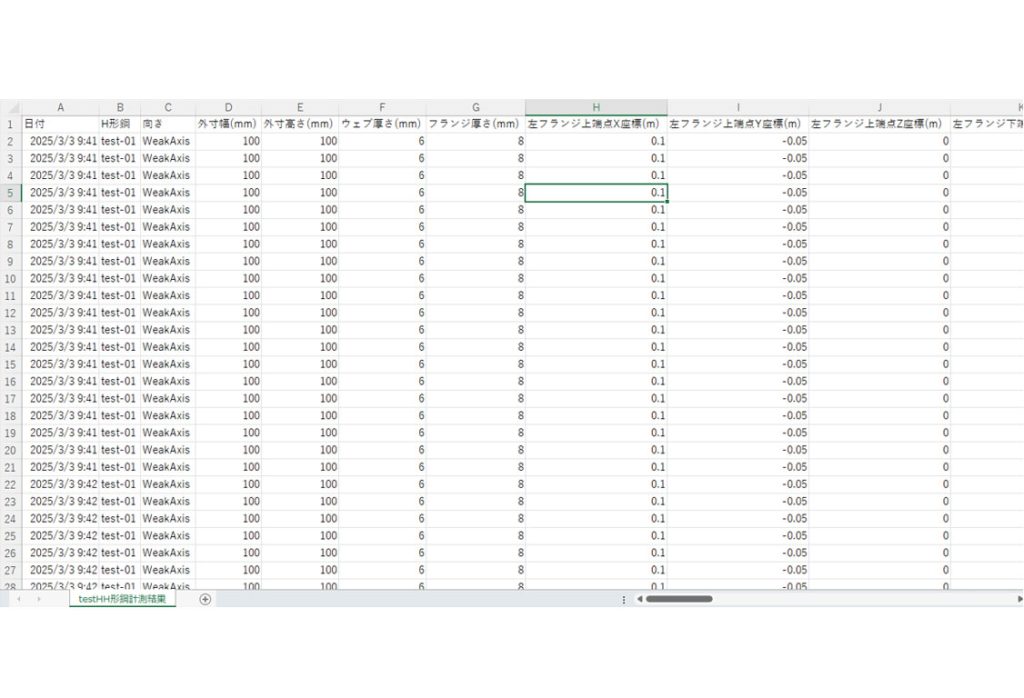

計測データ（CSV）

電源は必要ですか？

100Vの電源が必要です。（お客様にご用意いただく必要がございます）

警報機能はついていますか？

計測PCの計測値表示部分の背景色が赤くなり、アラーム音が鳴ります。
K-Cloudをご利用の場合は、メール、パトライトでの警報機能をお使いいただけます。

アフターサポートはありますか？

車載モニター、アンテナを重機に設置する作業や、現地状況に合わせた計測に関するアドバイスや、納品後のアフターサポートは当社技術員が行いますのでご安心ください。

金額を教えてください。

1か月単位のレンタルになります。
基本パッケージ：貸出機器レンタル費、システム設置／撤去費などになります。
現場によって設備が異なる場合があるため詳しくは営業担当までお問い合わせください。
