杭打設管理システム｜パイルナビクラウド-P

品質管理｜K-Cloud対応 NETIS登録 KT-220168-A 　
NETISサイト
杭打設管理システム｜パイルナビクラウド-P

設計杭芯座標まで重機をナビゲーション

GNSS(GPS/GLONASS)を用いて杭芯の位置情報を計測し杭打機を打設位置まで誘導します。設計杭芯座標との位置関係を車載モニターや遠隔地のWEBブラウザ(K-Cloud)に表示します。
基礎工事における杭打ちや、施工時の三点式重機の誘導操作の精度と作業効率向上を支援します。
※K-Cloudリニューアル版には対応していません。従来版での対応となります。
特許：第6214282号

【関連システム】
杭打設品質管理 パイルナビクラウド-V
シートパイルの打設品質管理 パイルナビクラウド-S

▼カタログ更新日：2024年12月

カタログダウンロード


  • ・未施工または施工済みであるかを画面に表示します。
    ・測定終了時は設置値とのズレ量などの情報を保存できます。
    ・車載モニターを見ながら重機を操作することで、視覚的に施工を捉えることができます。
    ・計測した実際の数値をビジュアル化していますので、従来の人による誘導や目測よりも精度の高い施工ができるようになります。

    • 構成図
      構成図

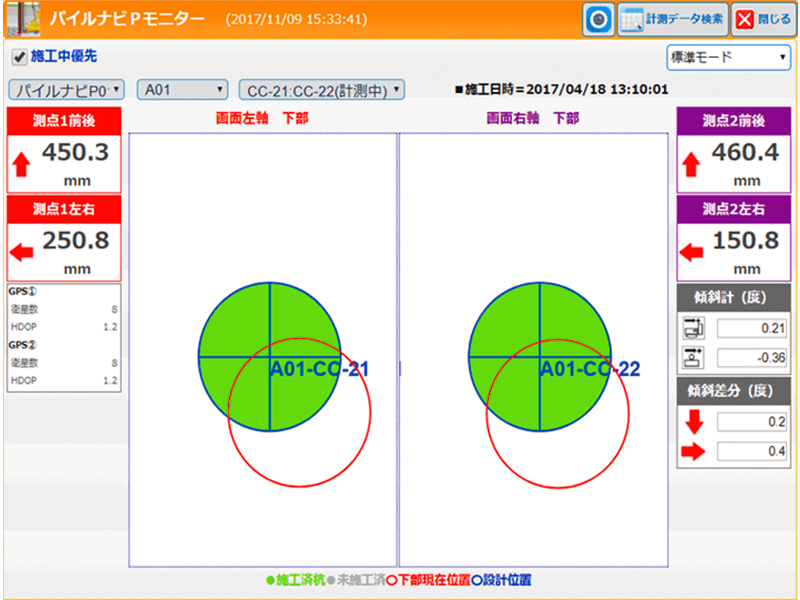

    • WEBブラウザ画面(K-Cloud)
      WEBブラウザ画面(K-Cloud)

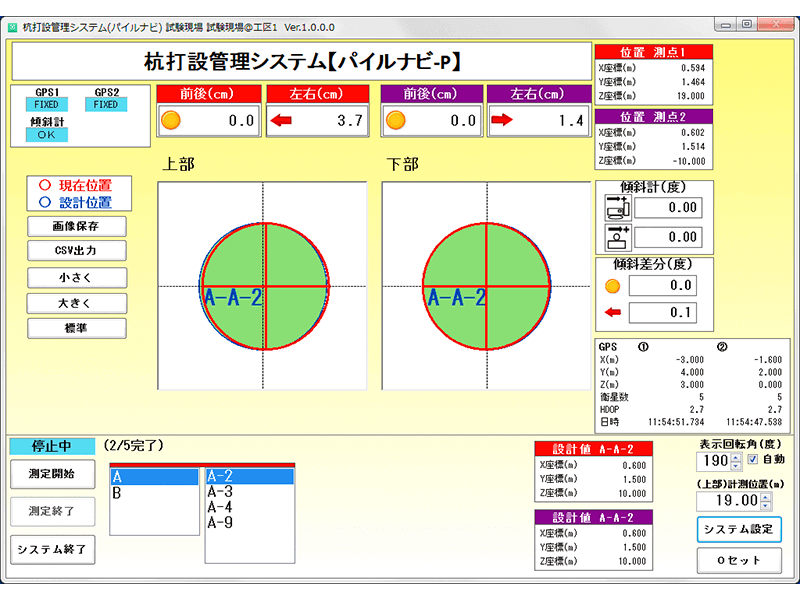

    • 車載モニター画面
      車載モニター画面

  • 基本仕様

    対応工法：場所打ち杭、既製杭、地盤改良杭
    杭数：一軸、二軸
    管理項目：杭の中心座標、重機の向き
    条件：上空が開けている現場(GNSS衛星8個受信可能な場所)





    K-Cloud対応機種：Windows、Android

関連商品

設置例

  • ?php echo $field['product_installation_title']; ?>

    車載モニター

  • ?php echo $field['product_installation_title']; ?>

    GNSSアンテナ

KT-220168-A
