ワイヤレス沈下センサー|ワイモス®

品質管理|安全管理|K-Cloudリニューアル版対応 NETIS登録 KT-180034-VE
ワイヤレス沈下センサー|ワイモス®

24時間自動で沈下計測/隆起計測 リアルタイムの変位値を表示

ワイヤレスの受光センサーと回転レーザーレベルを使って、一度に複数箇所の沈下・隆起を素早く計測するシステムです。
設置後は自動で稼働し、変位を0.1mmの分解能でリアルタイムに表示します。
取得したデータはWEBブラウザ(K-Cloudリニューアル版)で遠隔地からいつでも確認できます。

東日本旅客鉄道株式会社様と共同開発した計測システムです。



機能・特徴

置くだけで隆起・沈下が瞬時にわかる!

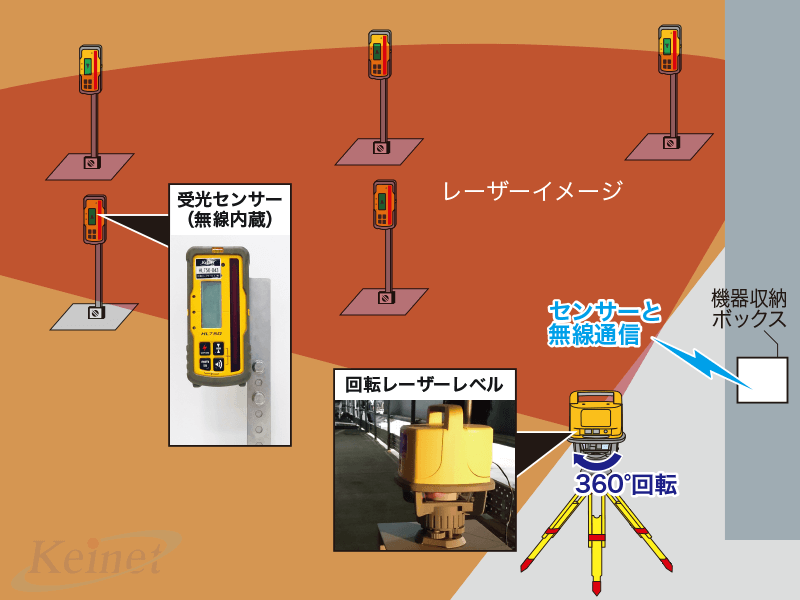

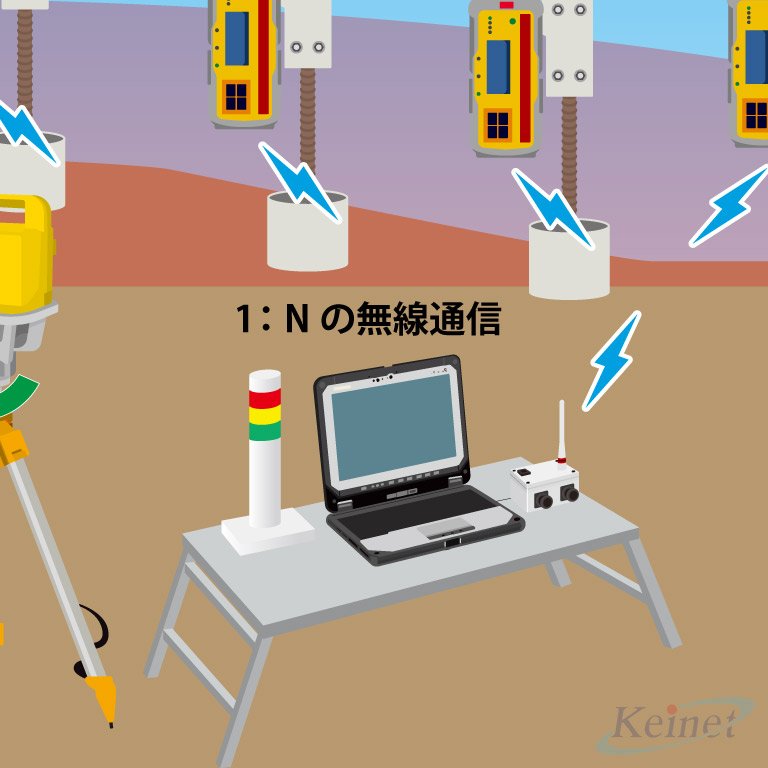

ワイヤレス受光センサーを計測したい地点に設置して回転レーザーレベルを用いて、
沈下・隆起の状況を計測、変位値データを計測用PCにリアルタイムで表示します。

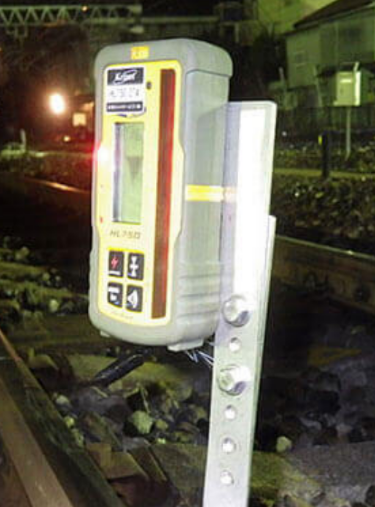

受光センサー1台につき
約0.2秒でデータ取得

乾電池、AC電源どちらにも対応

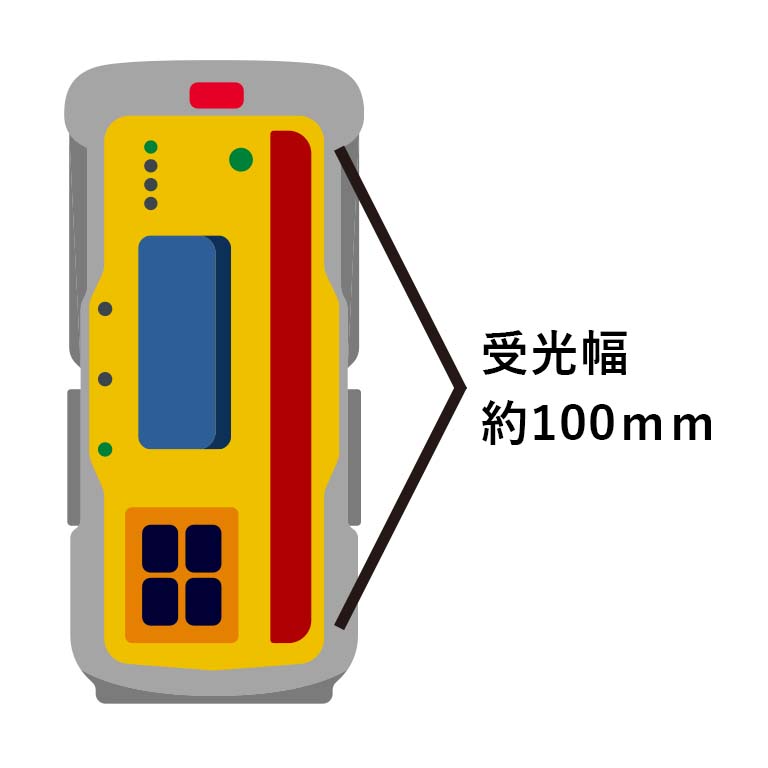

※受光幅 約300mmの受光センサーもご用意しています。

無線内蔵のコントロールユニット

一覧表示機能や瞬時グラフで分かりやすい表示画面。
K-Cloud対応だから遠隔地でも確認(帳票出力にも対応)。

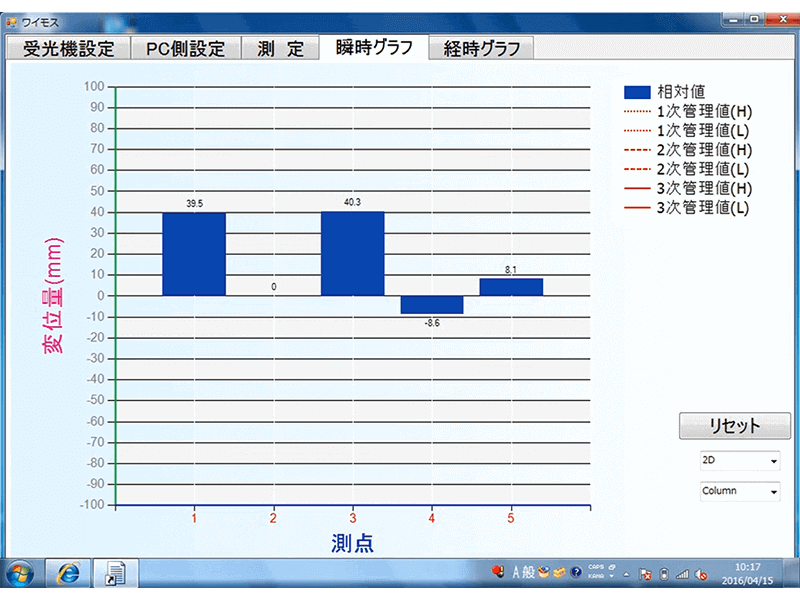

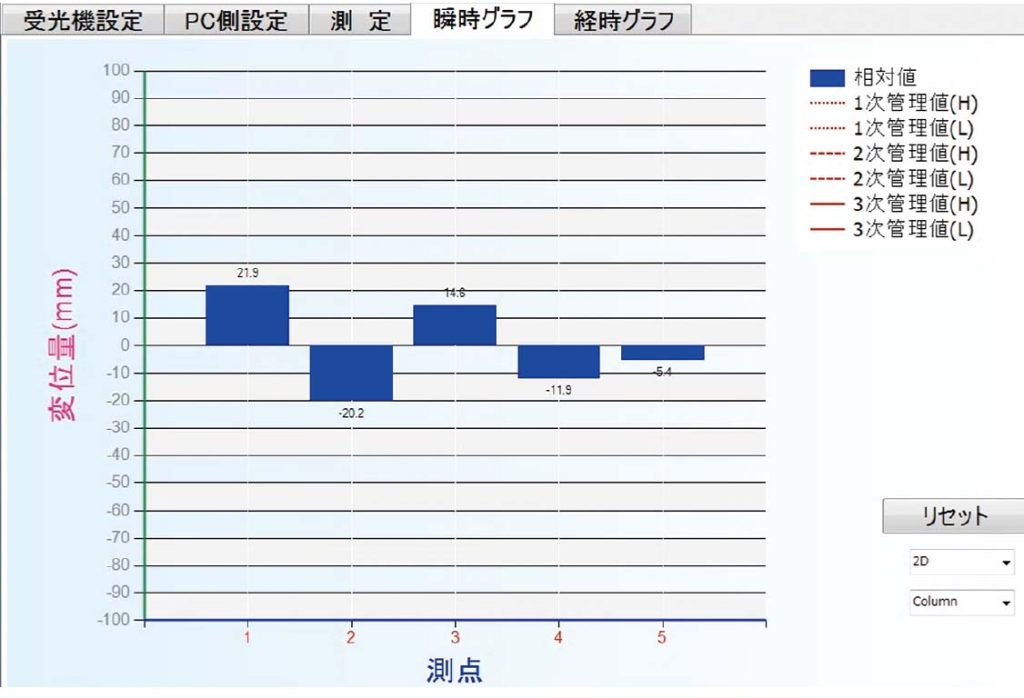

瞬時グラフ

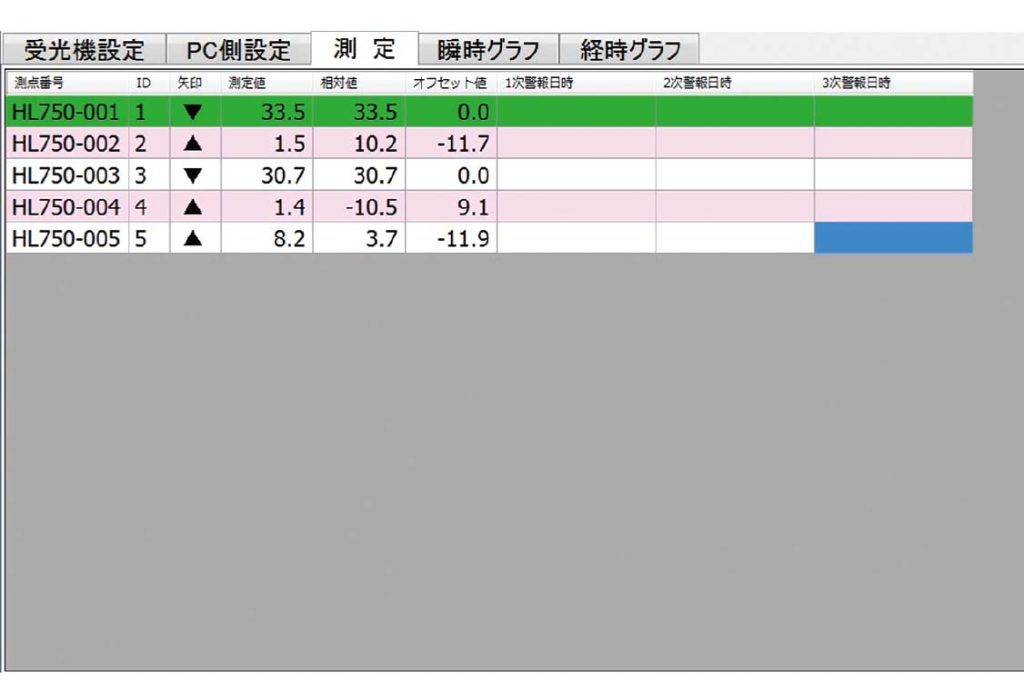

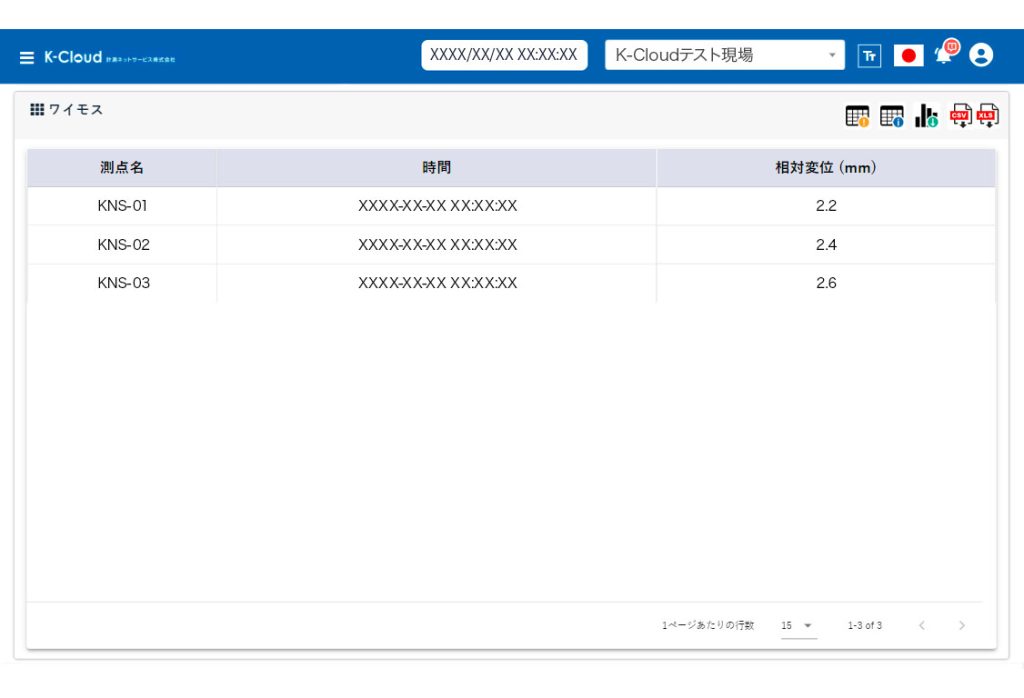

一覧表示

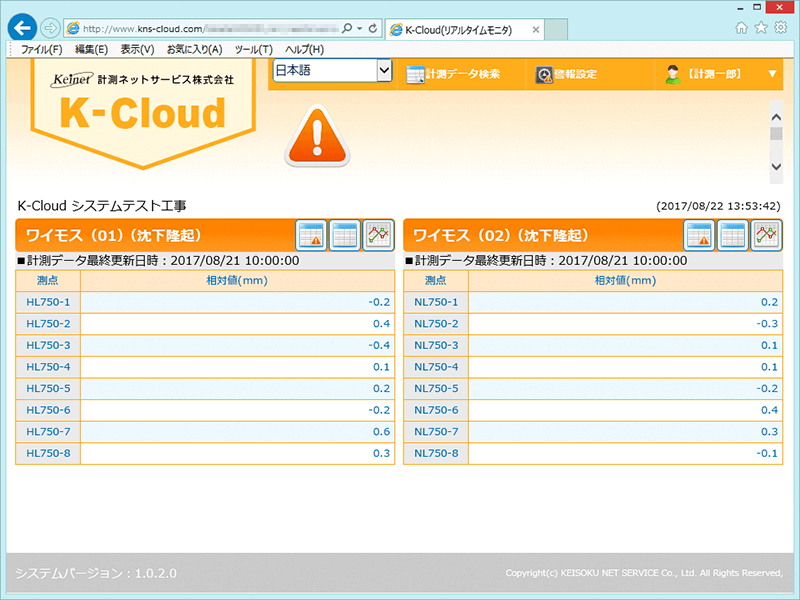

WEBブラウザ画面

様々な使用方法で課題解決をサポート。


橋梁工事、地盤改良工事、建築工事などあらゆる現場で活用できます。

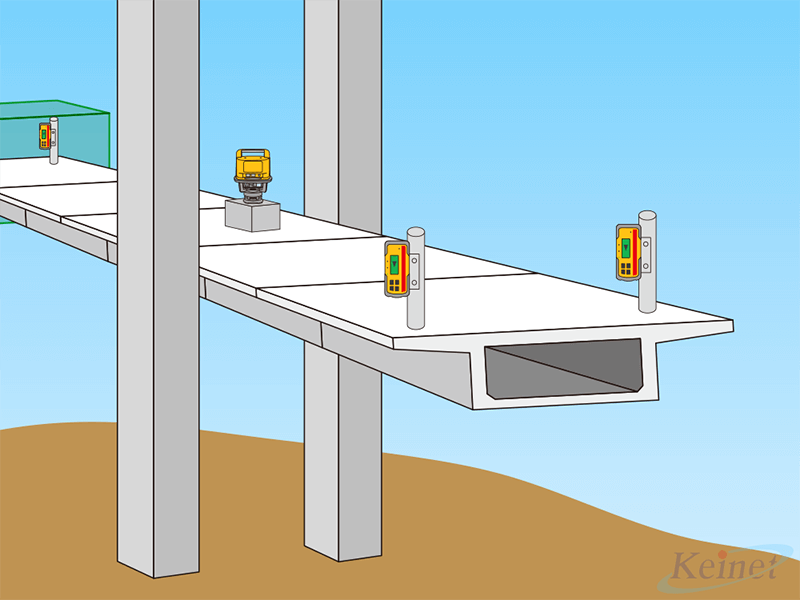

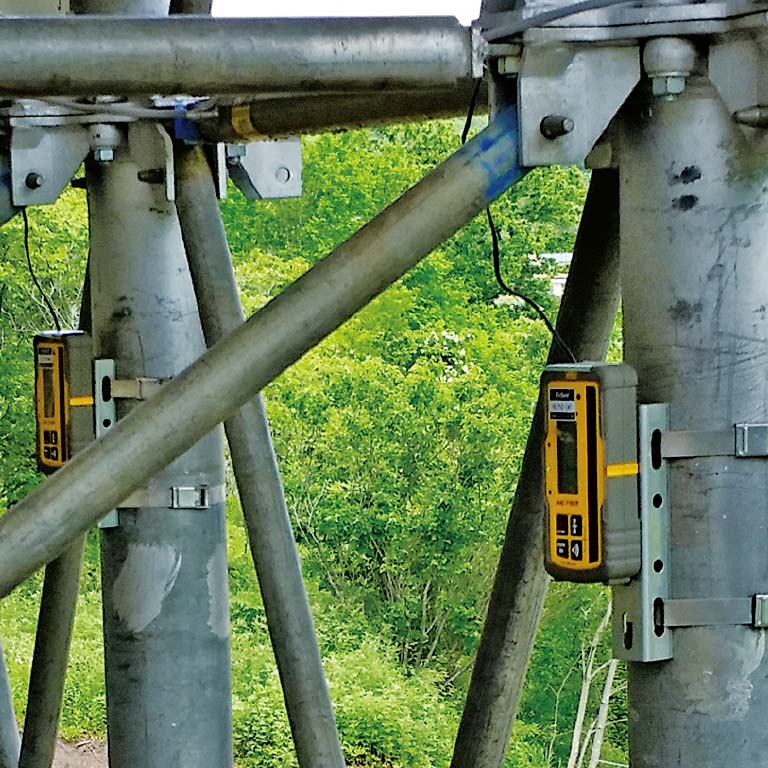

橋梁工事のベント管理

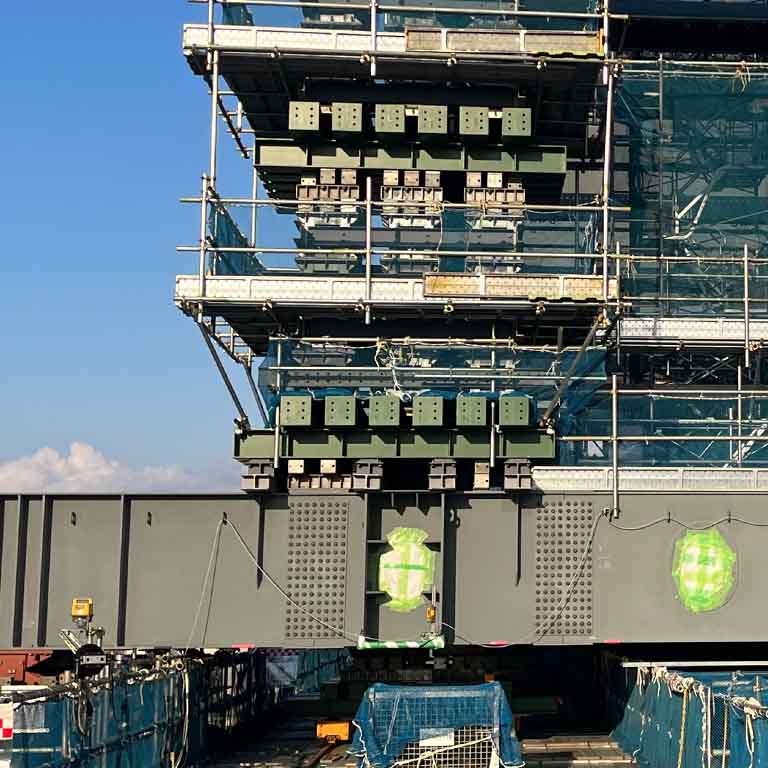

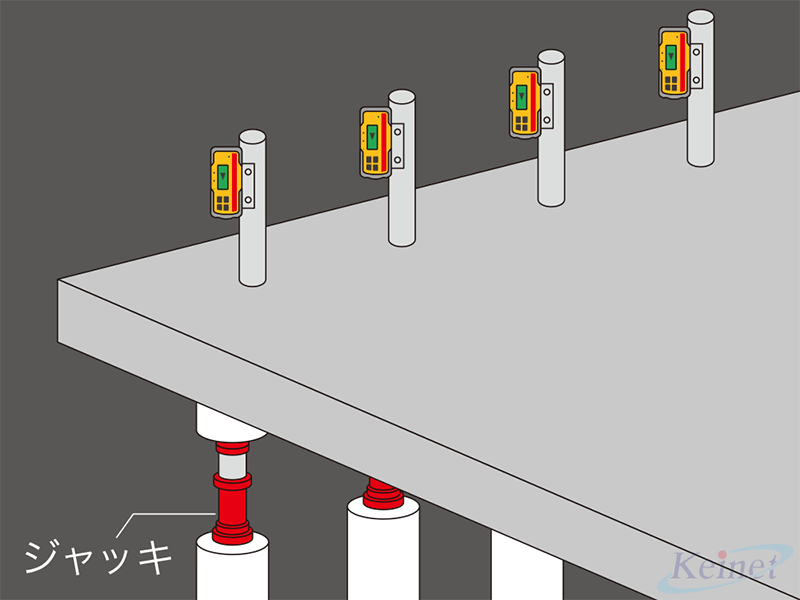

ジャッキアップにおける高さ管理

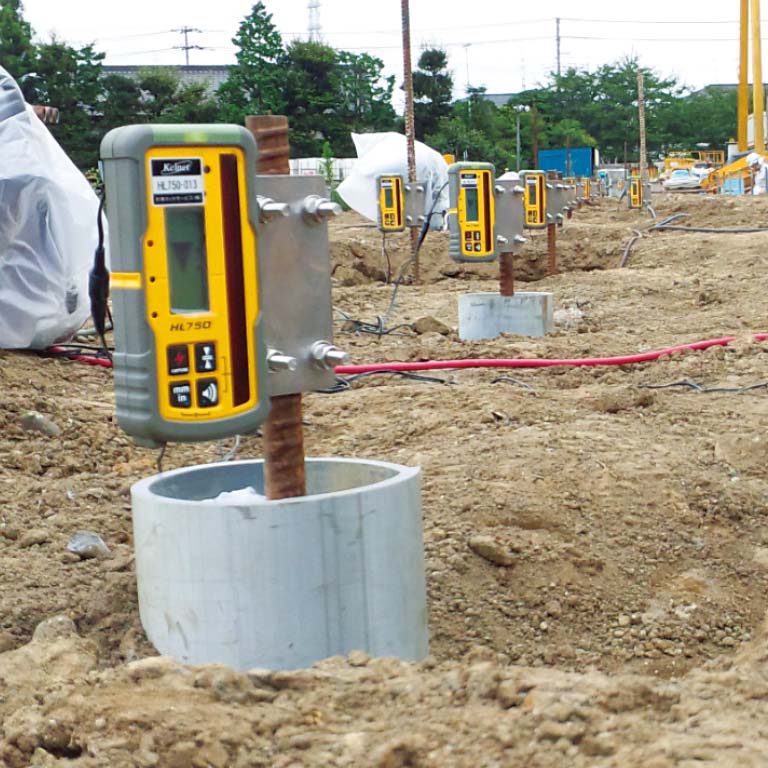

地盤の隆起沈下計測

管理値を超えると表示灯やメールで危険をお知らせ


管理値を設定し、表示灯とブザーで危険をお知らせします。
管理値は3段階で設定できます。
K-Cloudリニューアル版でメールでもお知らせします。

導入実績一覧

様々な現場で導入されています。

施工場所工事件名
長崎県本明川ダム付替市道本明川橋上部工工事
静岡県令和4年度[第34-D6860-01号](国)473号橋梁改築工事(4号橋上部工)
大阪府阪急淡路駅付近連続立体交差事業(第3工区)
茨城県R4圏央道手代木橋上部その2工事
大分県令和4年度 空ア港大 第1-6号 海上アクセス整備工事
北海道一般国道44号 釧路町 雪裡橋仮橋設置工事
神奈川県上大岡線口径800mm配水管更新工事(その4)
沖縄県令和2年度小禄道路橋梁下部工(P24、P25)工事
新潟県一般国道403号三条北道路新布施谷橋上部工工事
福岡県令和3年度福岡空港滑走路増設地盤改良外工事(第5次)
東京都令和3年度 東京国際空港A誘導路地盤改良工事
三重県内径1800粍制水弁取替工事
静岡県印旛沼二期農業水利事業 北調低地排水路下流整備工事

ピックアップ導入実績

鹿島建設株式会社 様

阪急淡路駅周辺連続立体交差工事での自動計測

越井木材工業株式会社

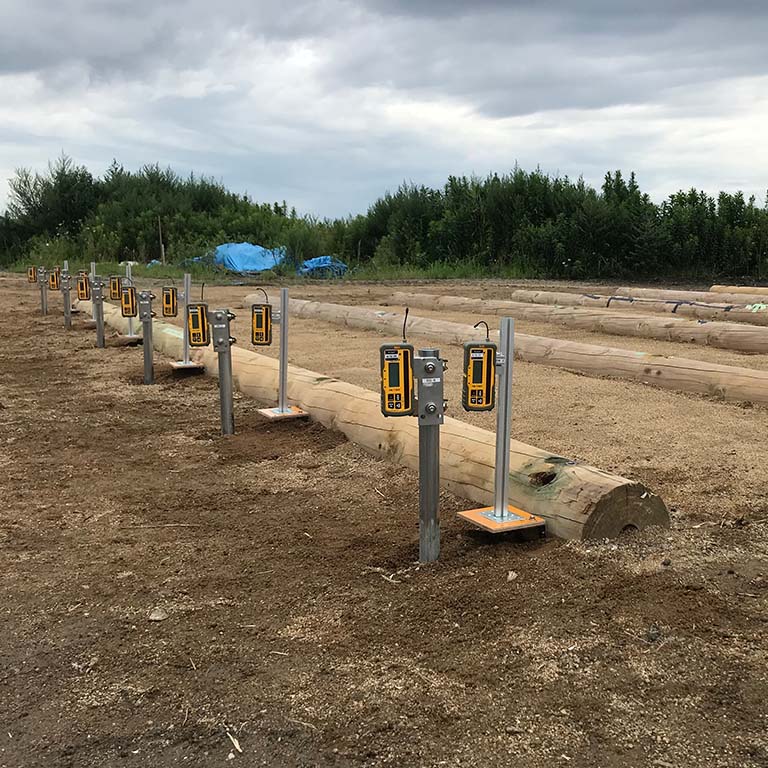

日本初の木製基礎を使用した小規模商業施設の沈下状況の確認

よくあるご質問

回転レーザーレベルと受光センサーの距離制限はありますか?

半径で約30m未満を推奨しております。(30m以上離れると精度が保てなくなる場合があります)

悪天候の場合は測定できますか?

防水にはなっておりますので、測定は可能になります。
しかし、降雨量が多い際は、受光センサーと回転レーザーレベル間で雨や水滴により、測定値に誤差が生じる場合があります。

受光センサーは何台まで設置できますか?

1台の回転レーザーレベルに対し99台まで計測できます。
回転レーザーレベルを複数設置することも可能です。

金額を教えてください。

1か月単位のレンタルになります。
基本パッケージ:貸出機器レンタル費、システム設置/撤去費などになります。
現場によって設備が異なる場合があるため詳しくは営業担当までお問い合わせください。

システム説明動画

設置例

  • ?php echo $field['product_installation_title']; ?>

    アンダーピニング工法におけるジャッキ高さ管理

  • ?php echo $field['product_installation_title']; ?>

    載荷試験での運用

  • ?php echo $field['product_installation_title']; ?>

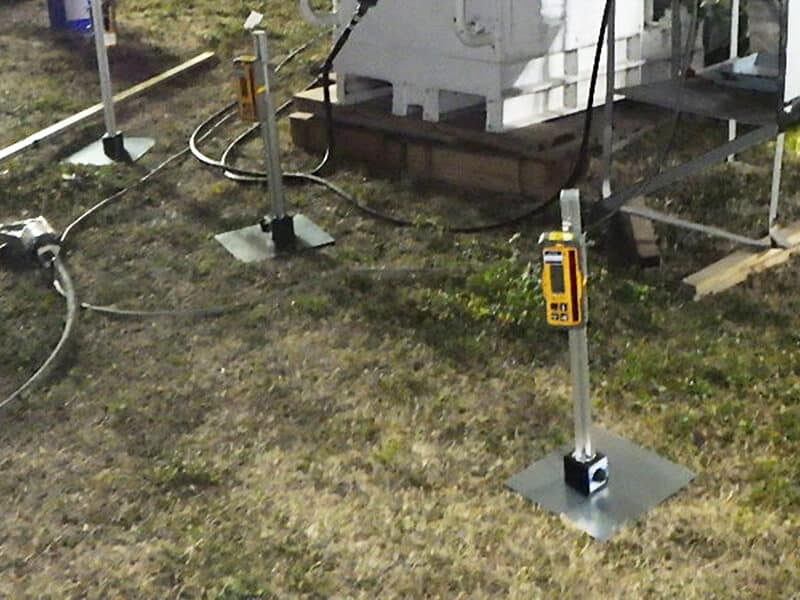

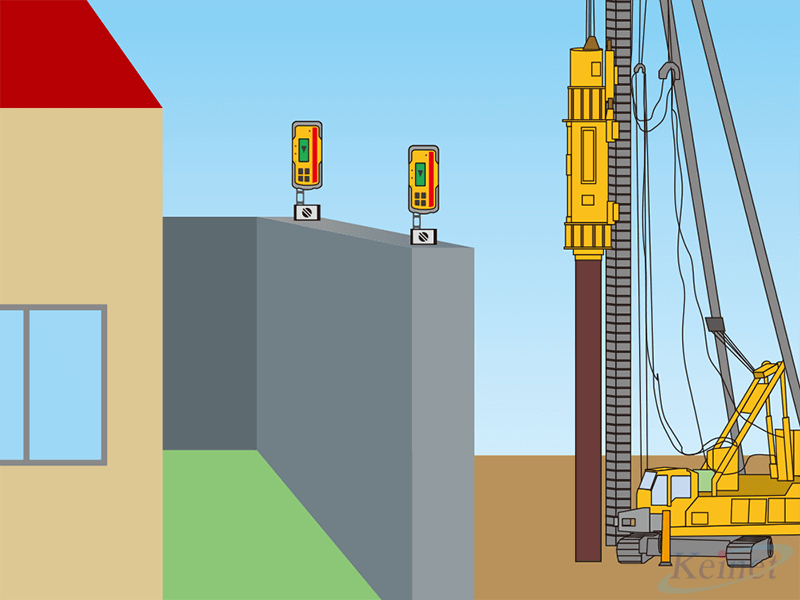

    地盤改良による影響監視

  • ?php echo $field['product_installation_title']; ?>

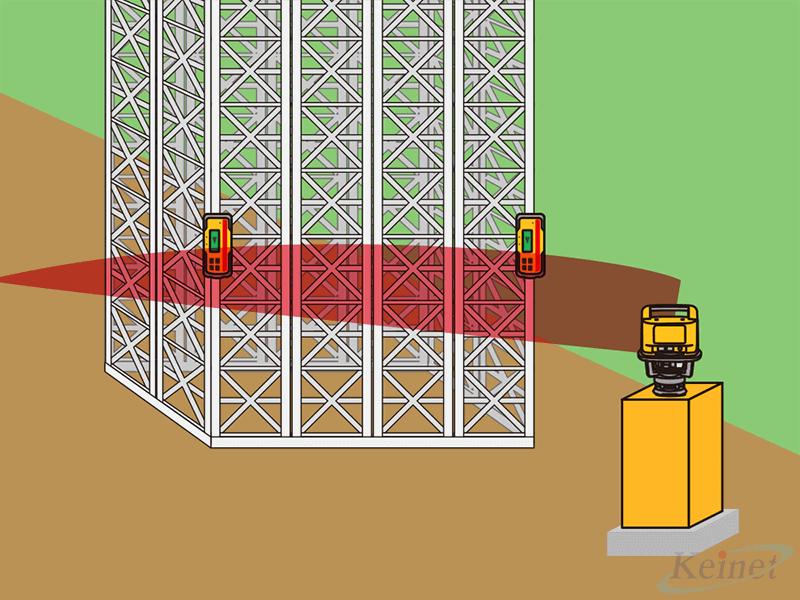

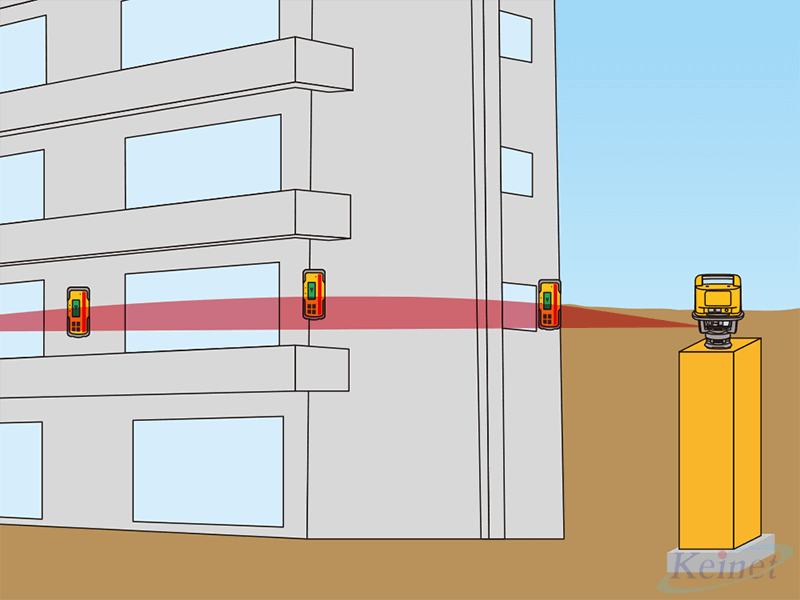

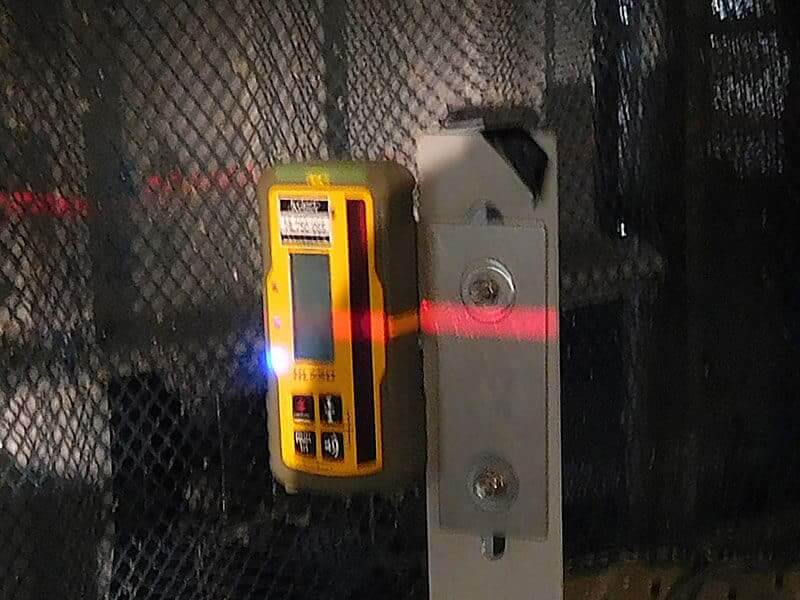

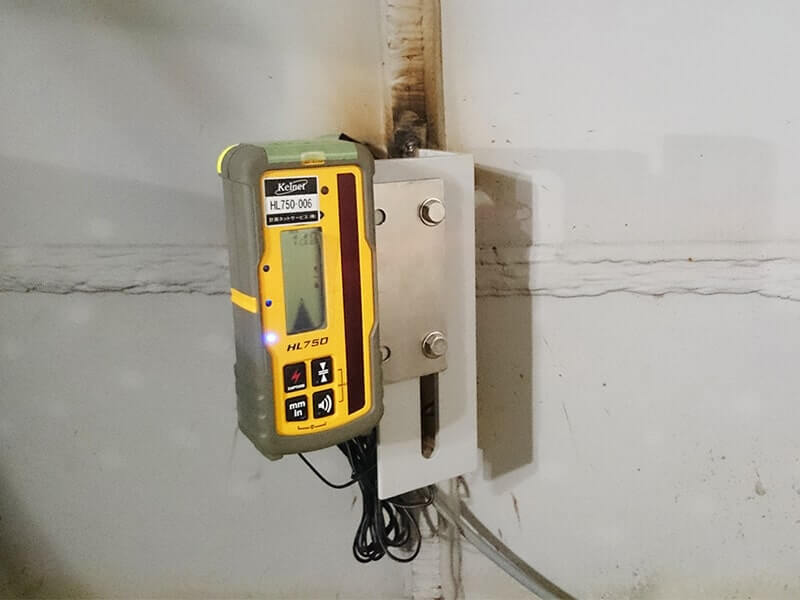

    壁に設置した受光センサー

  • ?php echo $field['product_installation_title']; ?>

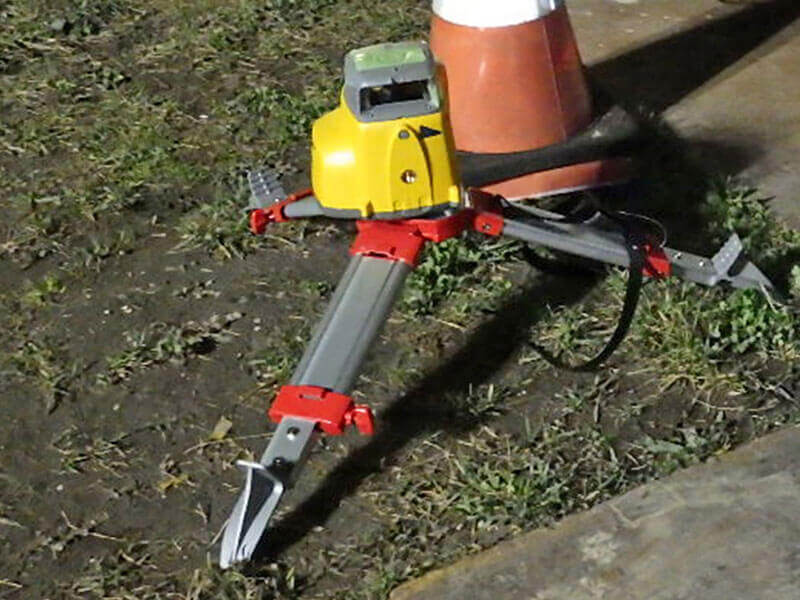

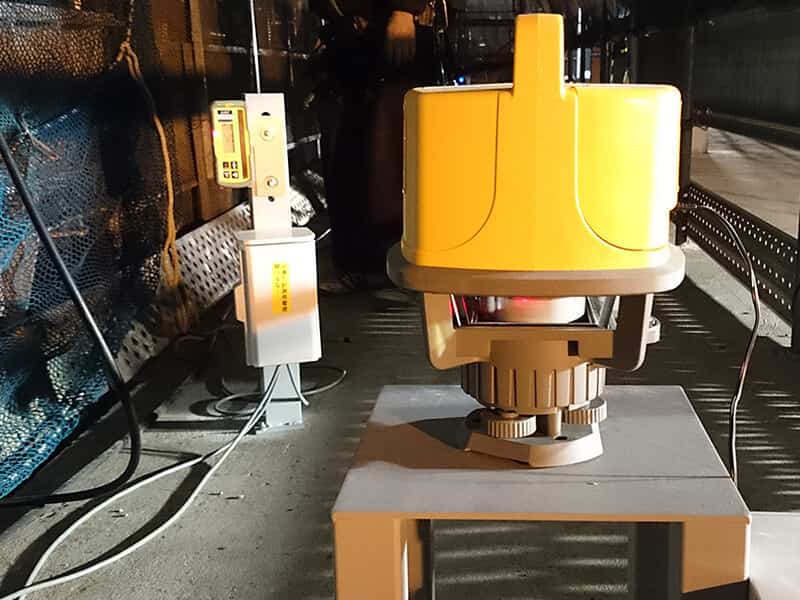

    回転レーザーレベル

  • ?php echo $field['product_installation_title']; ?>

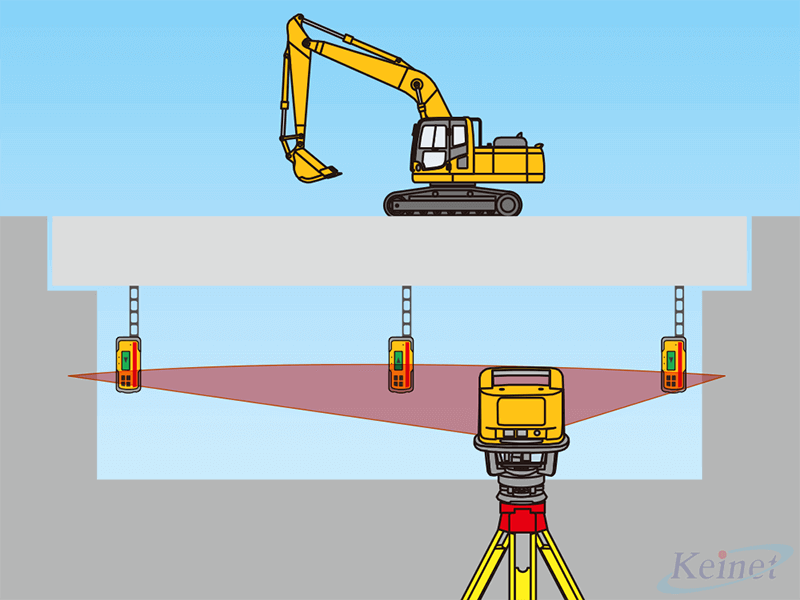

    橋梁工事におけるベントの沈下計測

  • ?php echo $field['product_installation_title']; ?>

    ジャッキアップにおける高さ管理

  • ?php echo $field['product_installation_title']; ?>

    地盤改良による影響監視

  • ?php echo $field['product_installation_title']; ?>

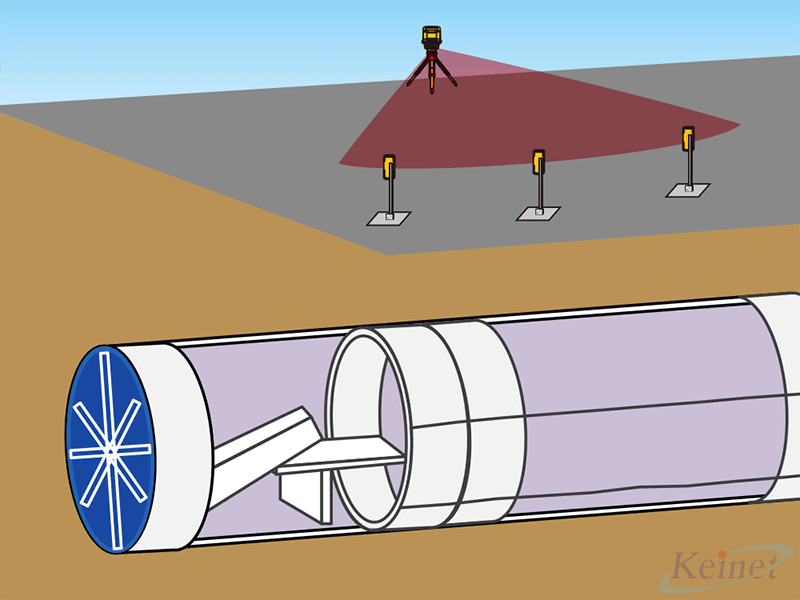

    推進工事の影響監視

  • ?php echo $field['product_installation_title']; ?>

    載荷試験での運用

  • ?php echo $field['product_installation_title']; ?>

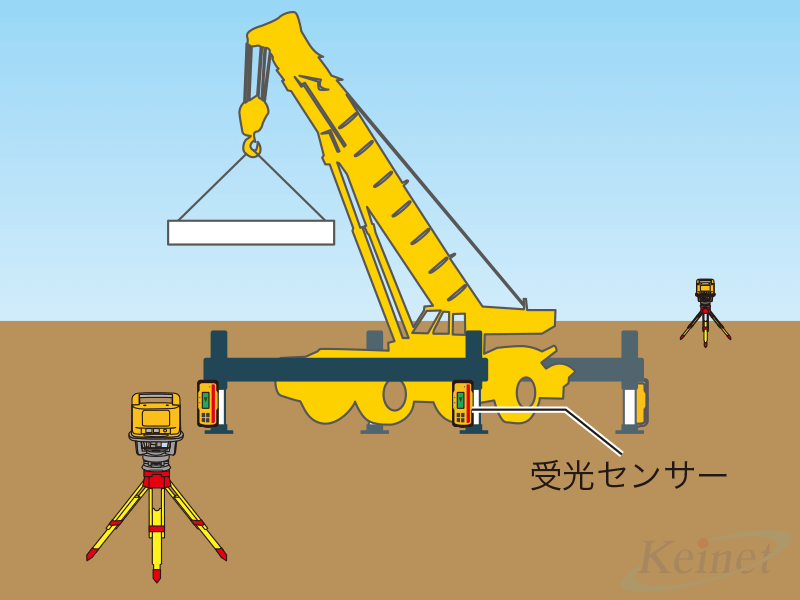

    アウトリガーの相対変位を管理

  • ?php echo $field['product_installation_title']; ?>

    桁架設時の施工精度管理

  • ?php echo $field['product_installation_title']; ?>

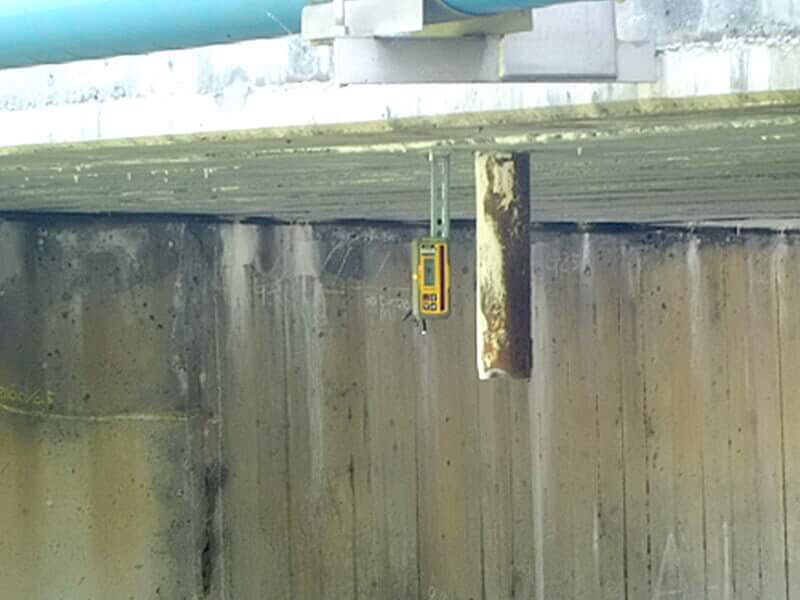

    塀や護岸の沈下計測

  • ?php echo $field['product_installation_title']; ?>

    構造物の沈下計測

  • ?php echo $field['product_installation_title']; ?>

    建物内の沈下計測
